小米 10 Pro 内置 4500mAh 大电池,支持 50W 有线充电 + 30W 无线充电 + 10W 无线反充,是目前小米最新的全方位充电解决方案。

正所谓台上一分钟,台下十年功,这背后是无数小米工程师长达数年的默默投入。

今天,我们不妨一起回头看,回顾小米充电技术“发家致富”的十年功。

本文转载自小米手机官方微博

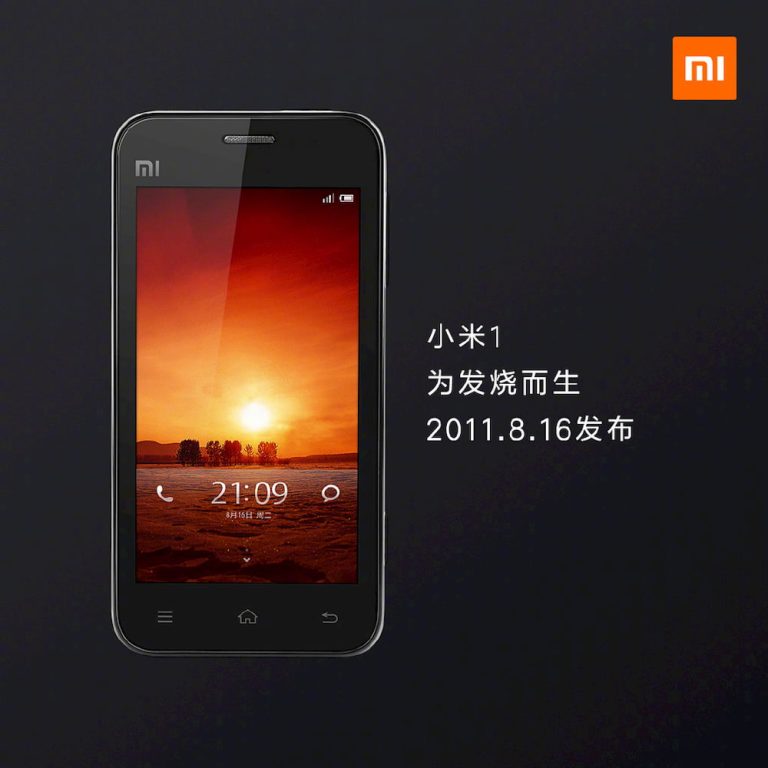

小米 1,2011 年,5W 充电

【转载】从小米 1 到小米 10,回顾小米充电发展史 1

初代小米手机,电池容量 1930mAh,标配 5W(5V1A)充电。

小米 1 电池容量

小米 2,2012 年,5W 充电,

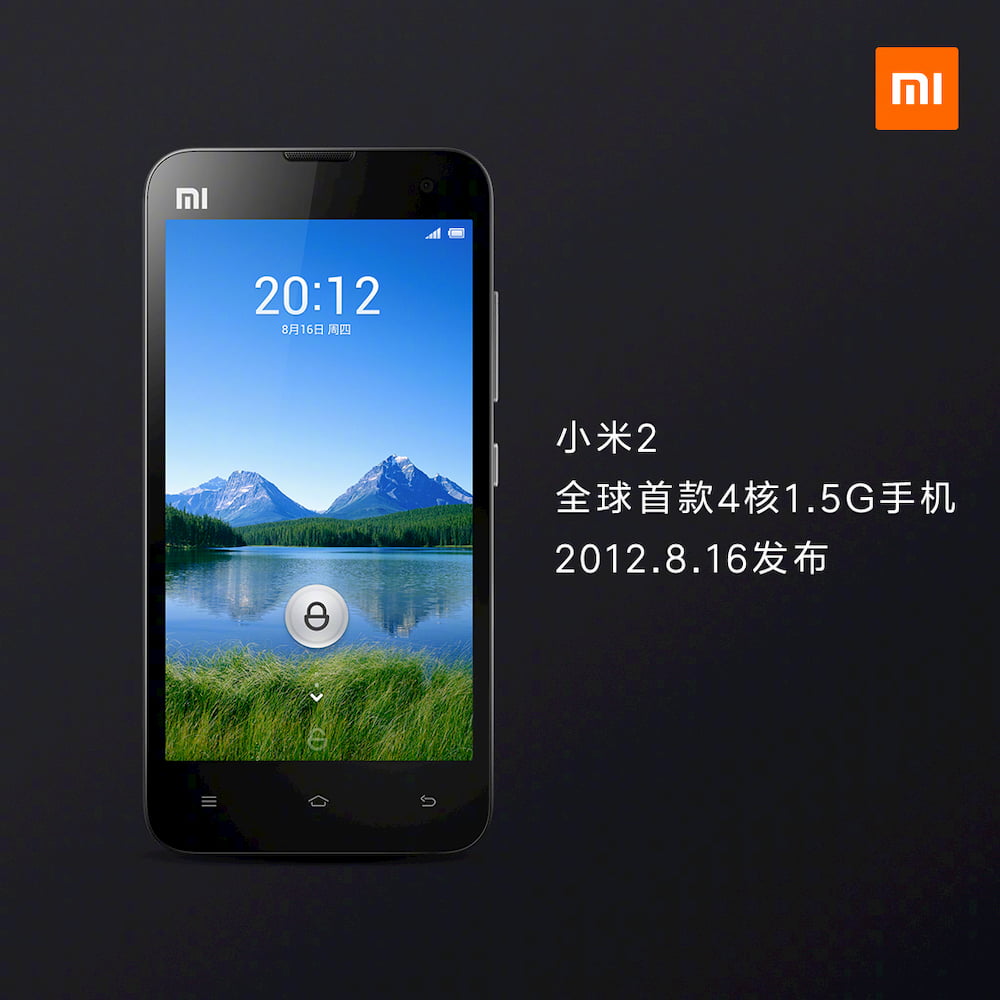

小米 2

小米手机2 依旧是可拆卸电池设计,2000mAh。可以选配 3000mAh 的大容量电池,厚度有所增加。充电规格上依旧是 5W(5V1A)充电,也是当时业界主流水平。大家对于充电并没有过多的关注,毕竟在那个能更换电池的年代,没有什么问题是带一块备用电池解决不了的。如果有?那就带两块!

小米 2 电池容量

小米3,2013年,10W充电

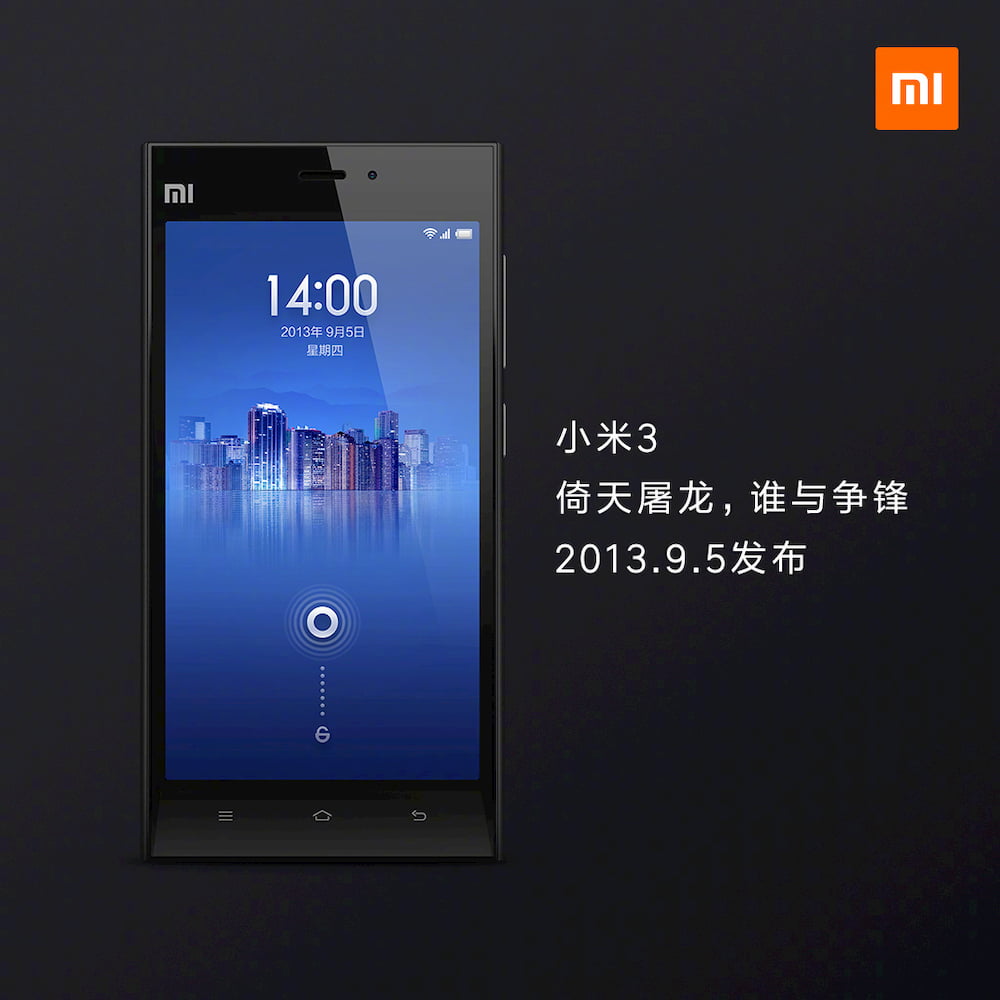

小米 3

小米3首次采用了不可拆卸电池的一体设计,3050mAh大容量。考虑到无法更换电池可能会对用户的续航和使用习惯产生影响,从小米3开始,小米正式「布局快充」。

小米 3 电池容量

小米 4,2014 年,12W 充电

小米 4

小米 4 在电池容量上和小米 3 接近,3080mAh 设计,并且首次在包装中标配了快充适配器,支持 12W(5V2A、9V1.2A 、12V1A)充电。小米 4 标配的快充头也是首批通过 QC2.0 快充认证的充电器。

小米5,2015年,18W充电

小米 5

小米 5 电池容量 3000mAh,充电技术方面采用了当时高通最新的 QC 3.0,采用双 Charger 并行充电技术充电速率提升 20%,功率再一次提升,最高可达 18W充电。值得注意的是,继小米 4s、4c之后,小米 5 同样搭载 USB Type-C 接口,迈出了小米数字系列手机开始全面从 Micro USB 向 Type-C 过渡的第一步。

小米 6,2017 年,18W 充电

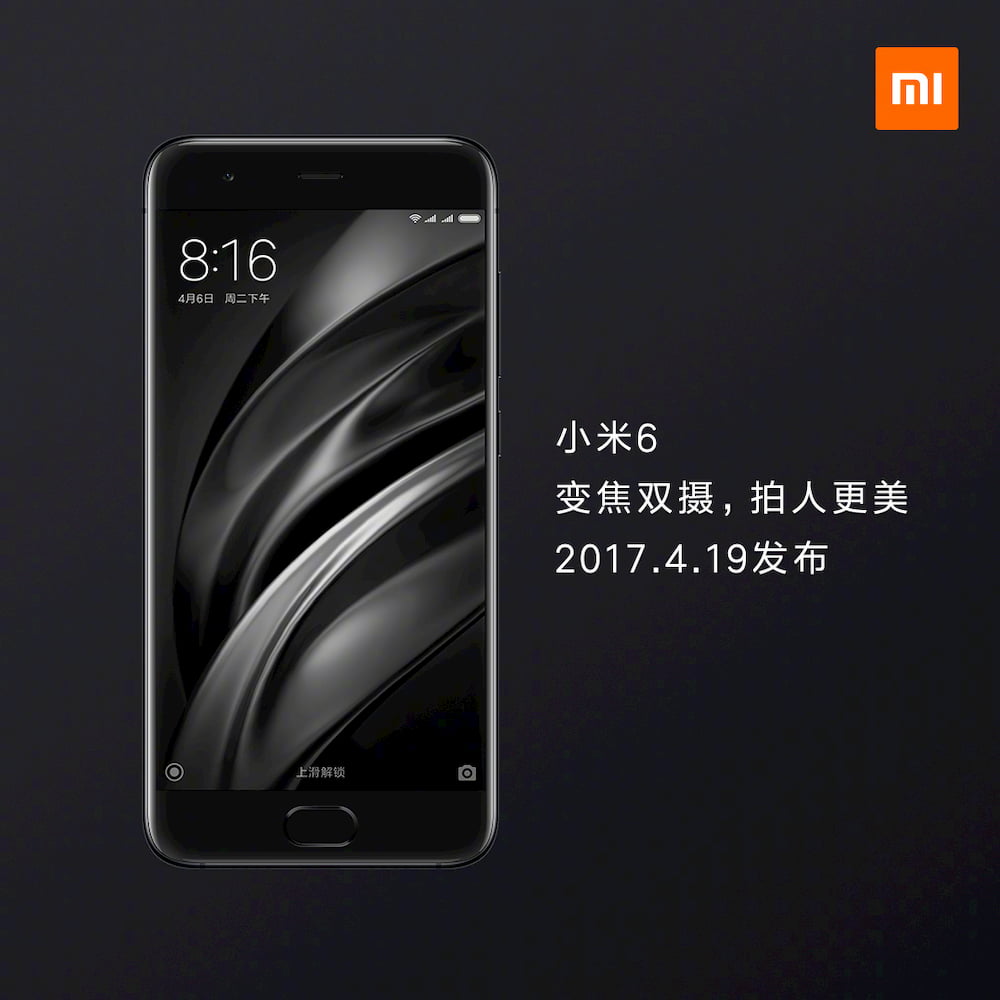

小米 6

小米 6,3350mAh 电池,Type-C 接口,QC 3.0 快充,18W 快充,首次支持 PD 快充协议。

小米8,2018年,18W充电

【转载】从小米 1 到小米 10,回顾小米充电发展史 2

小米 8,3400mAh,Type-C 接口,快充协议升级为 QC 4+,18W 快充。另外值得一提的是,在小米 8 之前发布的小米 MIX 2S 首次支持了 7.5W 无线充电,是国内首款支持无线充电的手机。

小米9,2019年,27W充电20W无线充电

小米 9

小米9采用3300mAh电池,有线充电升级为27W快充,标配27W电源适配器,支持QC 4+快充协议。首次采用半压直充的电荷泵充电技术,提升充电功率的同时,也降低了充电过程中的能量损耗,而且通过德国莱茵TÜV安全快充认证。

小米 9 更为重要的是发布了当时小米最快的 20W 无线充电,远超同期友商 5W、7.5W 的无线充电功率,而且通过了 WPC 无线充电联盟的 Qi EPP 认证。小米 9 的 20W 无线充电,大大提升了无线充电的速度,真正让无线充电进入实用、好用的新阶段。

小米9 Pro,2019 年,40W 充电 + 30W 无线充电 + 10W 无线反充

小米 9 Pro

作为小米9 的升级版,同年发布的小米 9 Pro,电池容量 4000mAh。在充电技术方面再一次升级,40W 有线 + 30W 无线 + 10W 无线反充组成 5G 时代的三重快充,更是首批通过德国莱茵 TÜV 安全快充 3.0 认证的手机。标配 45W 的电源适配器,48 分钟即可充满。此外电源适配器可以兼容 PD 协议,方便给笔记本等支持 PD 协议的设备充电。

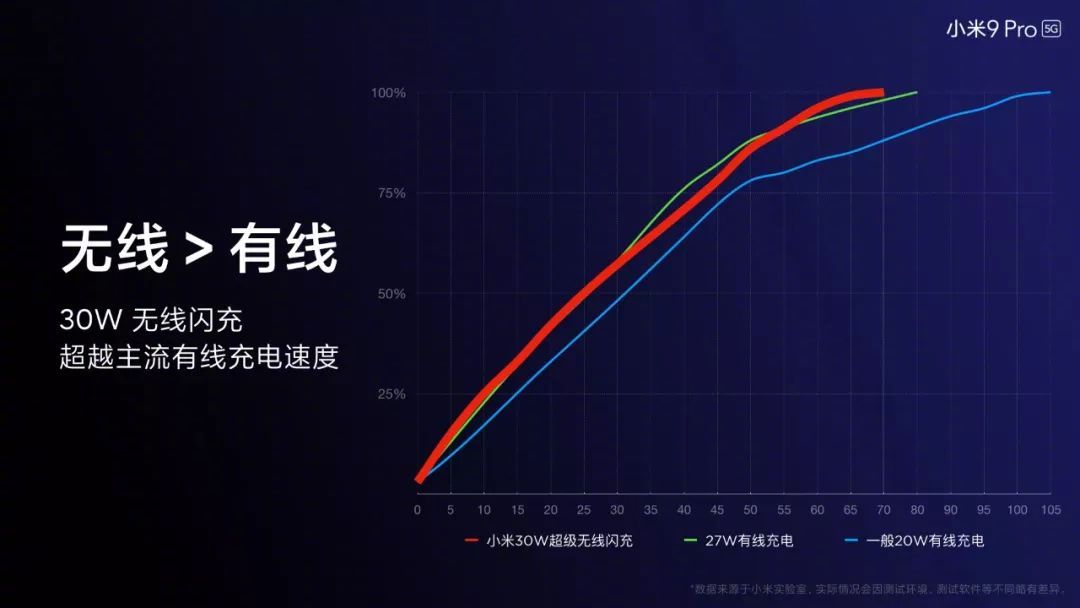

全球最快的 30W 无线充电,69 分钟即可充满 4000mAh 的小米 9 Pro,充电速度媲美主流的有线充电。在全球领先的无线快充的背后,是研发团队无数新技术的使用,双电荷泵的加入提升了峰值充电功率,小米自研的 4:1 高效直充架构以及双频传输技术。

传统手机无线充电器与手机之间的“数据信息传输”和“充电能量传输”共用“一个车道”,交杂在一起,影响充电速度和效率,充电慢还容易造成断充现象。

【转载】从小米 1 到小米 10,回顾小米充电发展史 3

小米 10 Pro,2020 年,50W 充电 + 30W 无线 + 10W 无线反充

小米 10 Pro

刚刚发布的小米10 Pro,内置了 4500mAh 大电池,支持50W有线充电+30W无线充电+10W无线反充,通过德国莱茵TÜV安全快充3.0认证,是目前小米最新的全方位充电解决方案。相较前代,小米10 Pro在充电技术又有哪些升级呢?

首先,小米10 Pro采用快充和电池容量的平衡方案。电池体积不变的情况下,充电功率越大,电池容量越小。从18W到30W再到50W,电池容量的损失也越大。至于65W、100W,则需要双电芯方案,电池容量的损失就更大。

5G手机功耗增加,对续航的要求更高,电池容量需要有保障。小米10 Pro是目前小米单电芯方案最大的功率的充电,既保证了4500mAh的大容量,又保证了充电速度,45分钟即可充至100%。

小米 10 Pro 充电

小米 10 Pro 在充电架构设计、电池结构设计、散热设计等方面做了全面升级。采用双电荷泵并联设计,更高效的电荷泵进一步降低能量转化时的损耗。

在电池内部,小米 10 Pro 专门定制了快充电池。采用定制化“极耳中置”的条形电池和双电池连接器设计,比传统电池阻抗更低,降低了充电过程中的发热,延长大电流充电时间。同时,电池内部增加了 Battery Sense 电芯检测,能够精准检测电芯电压,避免了电池保护电路带来的采样误差。

不仅如此,小米 10 Pro 应用了全新的 Mi-FC 快充技术,配合电芯检测技术,动态微调充电过程中每一个节点的充电功率,最大限度发挥 50W 快充的性能。在确保安全的前提下,通过增加大功率充电的持续时间,减少后半段低效充电持续的时间,进而缩短整体充电时长。

无线充电方面,小米 10 Pro 在 65 分钟即可将 4500mAh 大电池充至 100%。通过双层级电荷泵进行了两级降压,让无线线圈接收到的高电压,转化成手机电池能够直接输入的低电压进行充电,大大降低了充电过程中转化的能量损耗,充电快、效率高、发热低。而且全新的更高转化率的电荷泵芯片也进一步提升了无线充电过程中整体的转化效率。

另外,通过对电芯的精准检测,在无线充电过程中,小米 10 Pro 可以实现精准的电压跟随策略,最大限度发挥 Mi-FC 的作用,缩短整体充电时间。而且配合小米 10 Pro 内置的多点温度传感器,在充电过程中配合更加精细化的温控策略,最大程度上减少不精准的温控策略对高速充电的限制。

回顾从小米 1 到小米 10,可以看到在充电技术领域,小米始终在一步一个脚印前行。2019 年 100W 有线充电技术已经在实验室展示,不远的未来,小米充电技术还会给米粉朋友们带来更多惊喜!
